네? 비용이 이렇게 비싸다구요? 그럼 혼자 할게요..

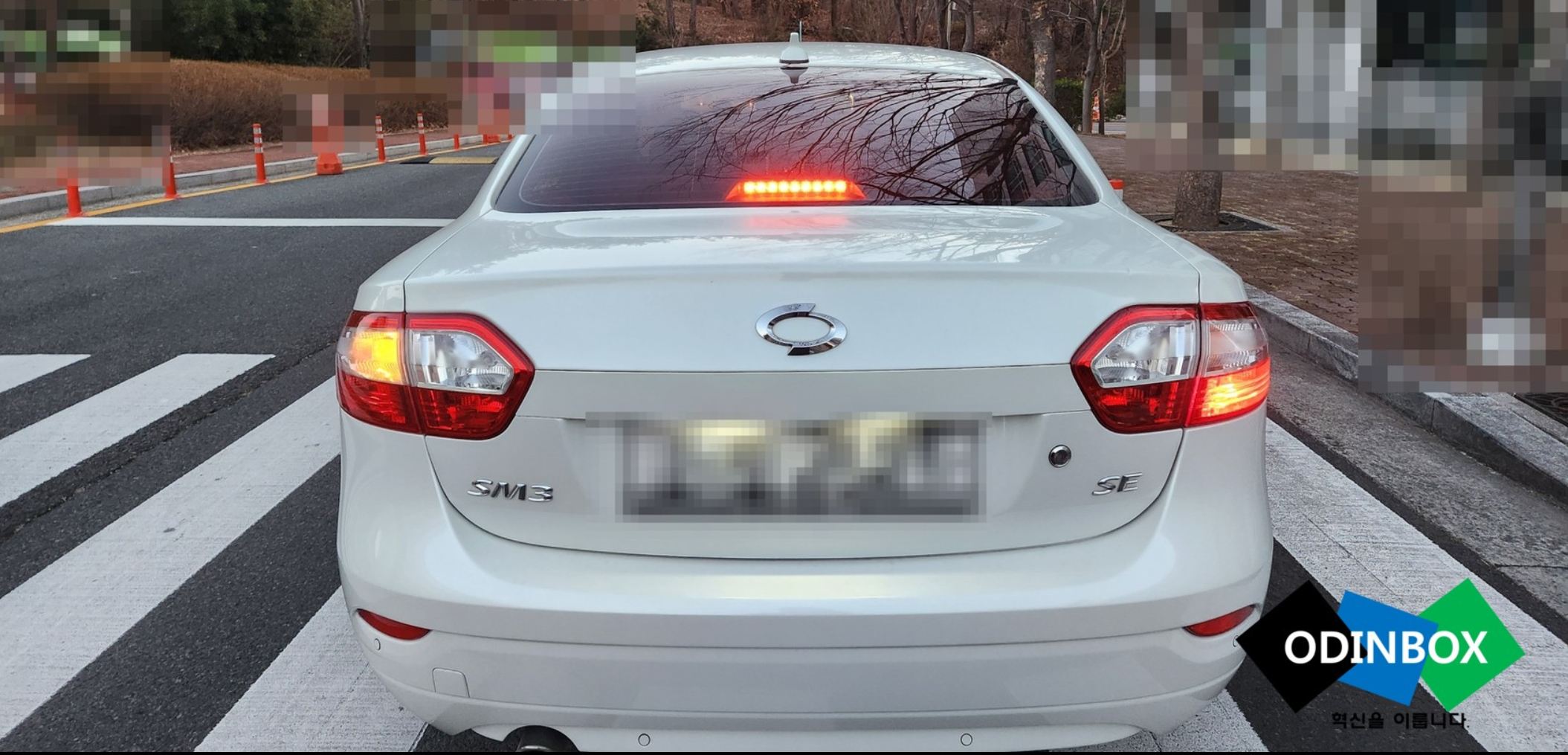

평소와 같이 차를 이용하던 중 좌회전 깜빡이를 넣었는데 평소와 다르게 이상하게 빠르게 점등이 되었습니다. 먼가 이상하다고 생각은 했지만 출근을 하던 중이라 일단 출근을 하는데 어느 정도 주행을 하다 다시 방향지시등을 켜보니 또 정상적인 속도로 돌아와 다시 이용을 했지만 문제는 그렇게 또 차를 이용을 하다가 어느 날 뒤에 모습을 보았는데 브레이크 밣았는데 양쪽 브레이크등이 점등이 안되고 왼쪽 브레이크등이 점등이 아닌 방향지시등이 마치 브레이크등이 점등된 것처럼 되어있었습니다 그렇게 저의 수리를 위한 여정이 시작되었습니다.

목차

미친깜빡이 수리방법

왜 셀프 교체를 했나요?

처음 증상을 발견을 하고 인터넷으로 정보를 찾아보니 SM3의 고질병이라고 합니다. 작년까지 국토부와 르노삼성(현재는 르노 코리아)에서 무상리콜을 했지만 2021년 12월까지 진행을 했던 것으로 무상 수리는 받을 수 없어 서비스센터에 전화해보니 정확한 것은 입고를 해야 알 수 있다고 입고를 해라고 하는데 무작정 입고보단 수리 금액을 정확히 알고 싶어 물어보니 그냥 무작정 입고하라는 말 뿐이라 인터넷에 여기저기 찾아보며 정보를 알아보니 기본적으로 9만원에서 15만원 정도 가격이라고 합니다.

??? : 답답하면 니들이 뛰던가

라는 말이 갑자기 생각이 나고 까짓 거 어려운 수리는 아닌 듯하여 자가 교체를 진행을 하기로 했습니다.

교체 준비물

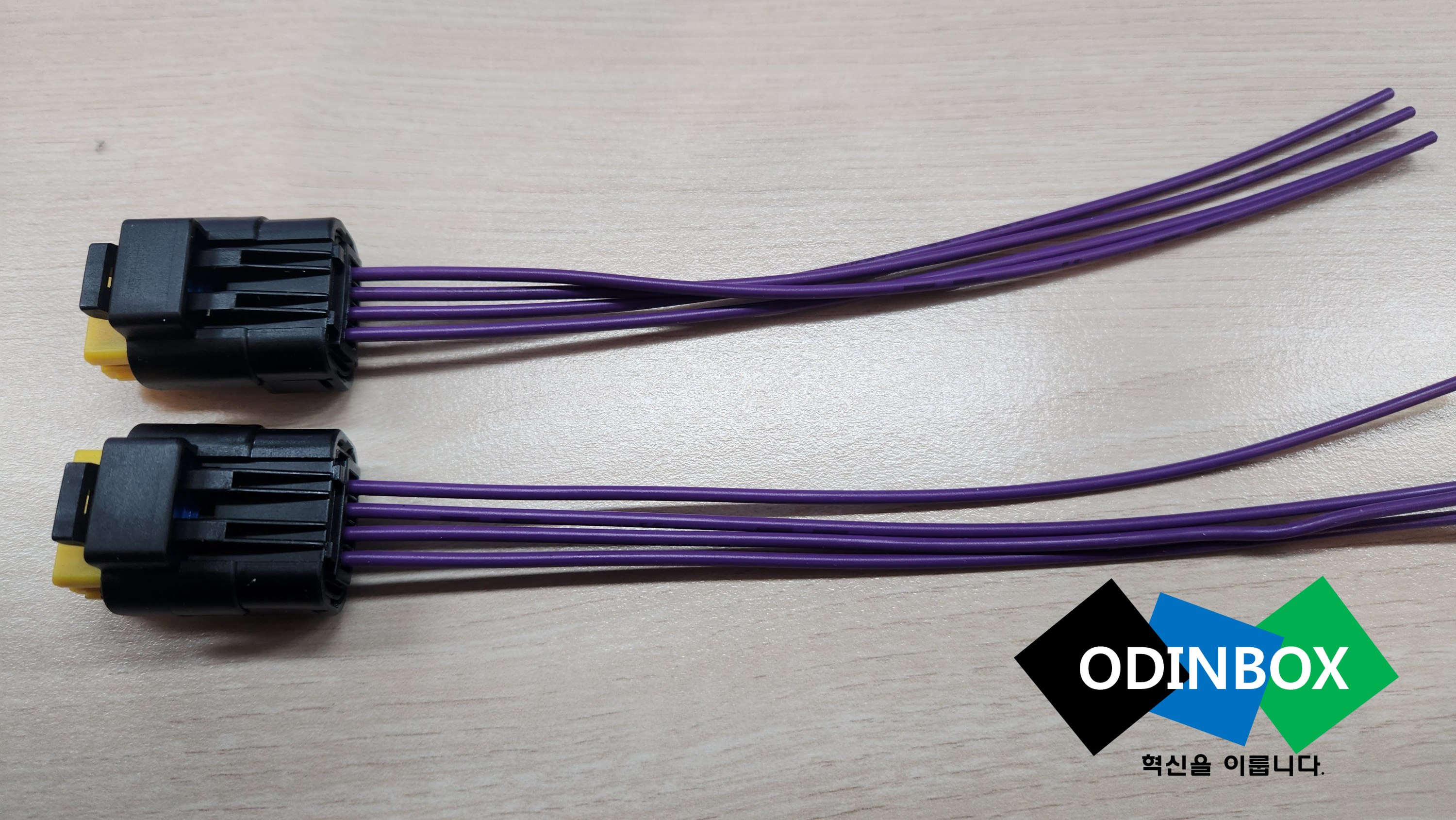

저의 기준에서 설명을 하려고 합니다. 제조사 및 차량마다 조금씩 다를 수 있으며 미리 확인하시는 것을 추천드립니다. 저의 경우 르노 SM3를 타고 있습니다.  기본적인 공구가 필요합니다. 별렌치(T20), 전기테이프 등이 기본적으로 필요하고 브레이크 등이 잘못 나오고 깜빡이가? 빨리 나오는 것을 해결하기 위해선 '브레이크 커넥터'라는 것이 필요합니다. 인터넷에 검색을 하시면 여러 제품들이 나오니 그중에서 비교하시고 최저가로 구매를 하시면 됩니다.

교체방법

브레이크 교체를 위해 별렌치가 필요한데 검색을 해보니 악명이 높은 평이 정말 많았습니다. 다른 제조사는 정비의 편의성도 어느 정도 생각을 해주는데 르노의 경우 별렌치로 최악의 평가가 많았습니다. 그렇게 브레이크등을 일단 탈거를 해야 합니다.

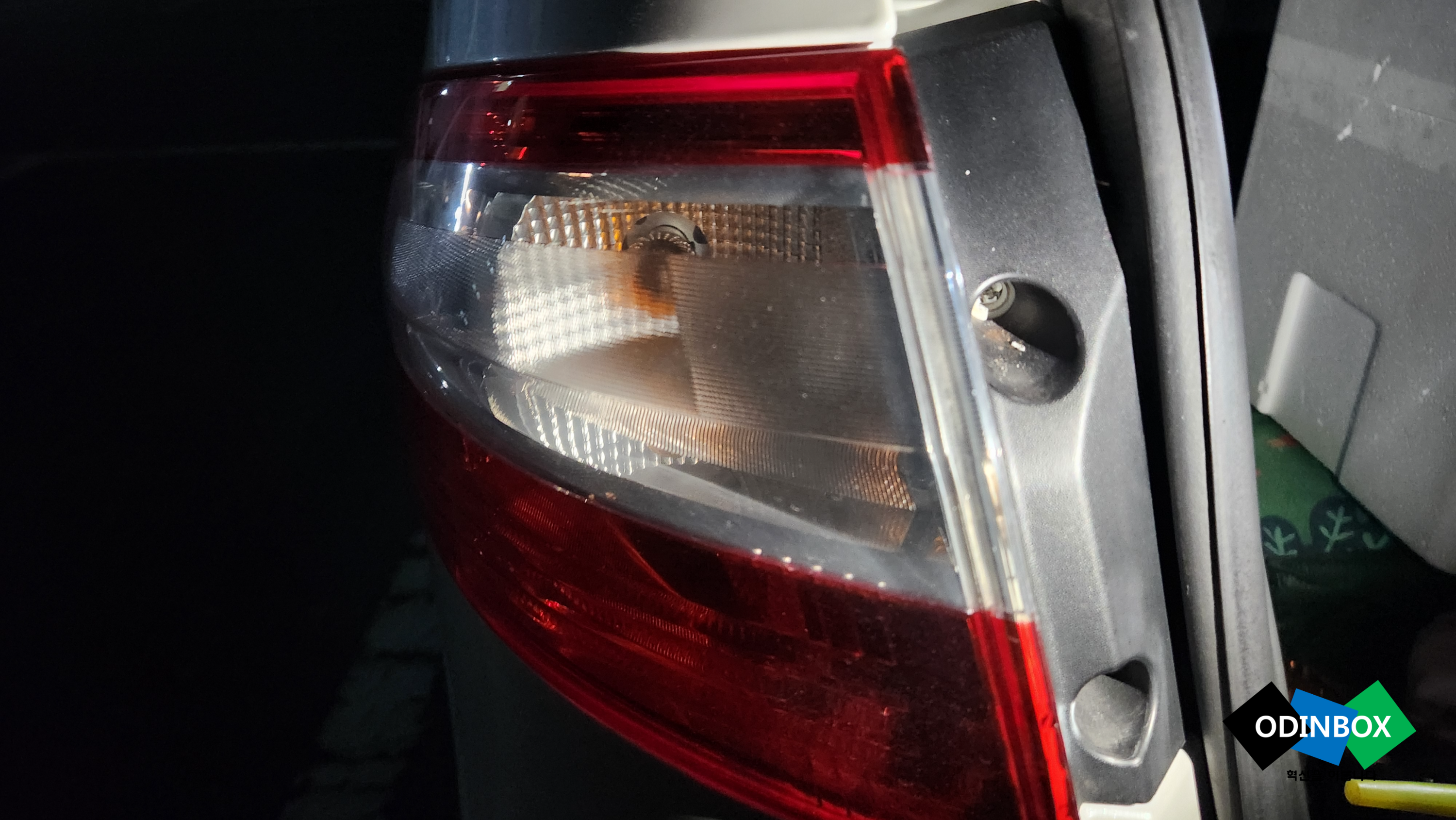

브레이크를 탈거하기 위해서 트렁크를 열고 브레이크 쪽을 보게 되면 구멍이 두 개가 보입니다. 이 두 개를 빼고 안쪽으로 당긴다는 생각으로 살짝 당겨주면  브레이크 등 자체가 쉽게 탈거됩니다.

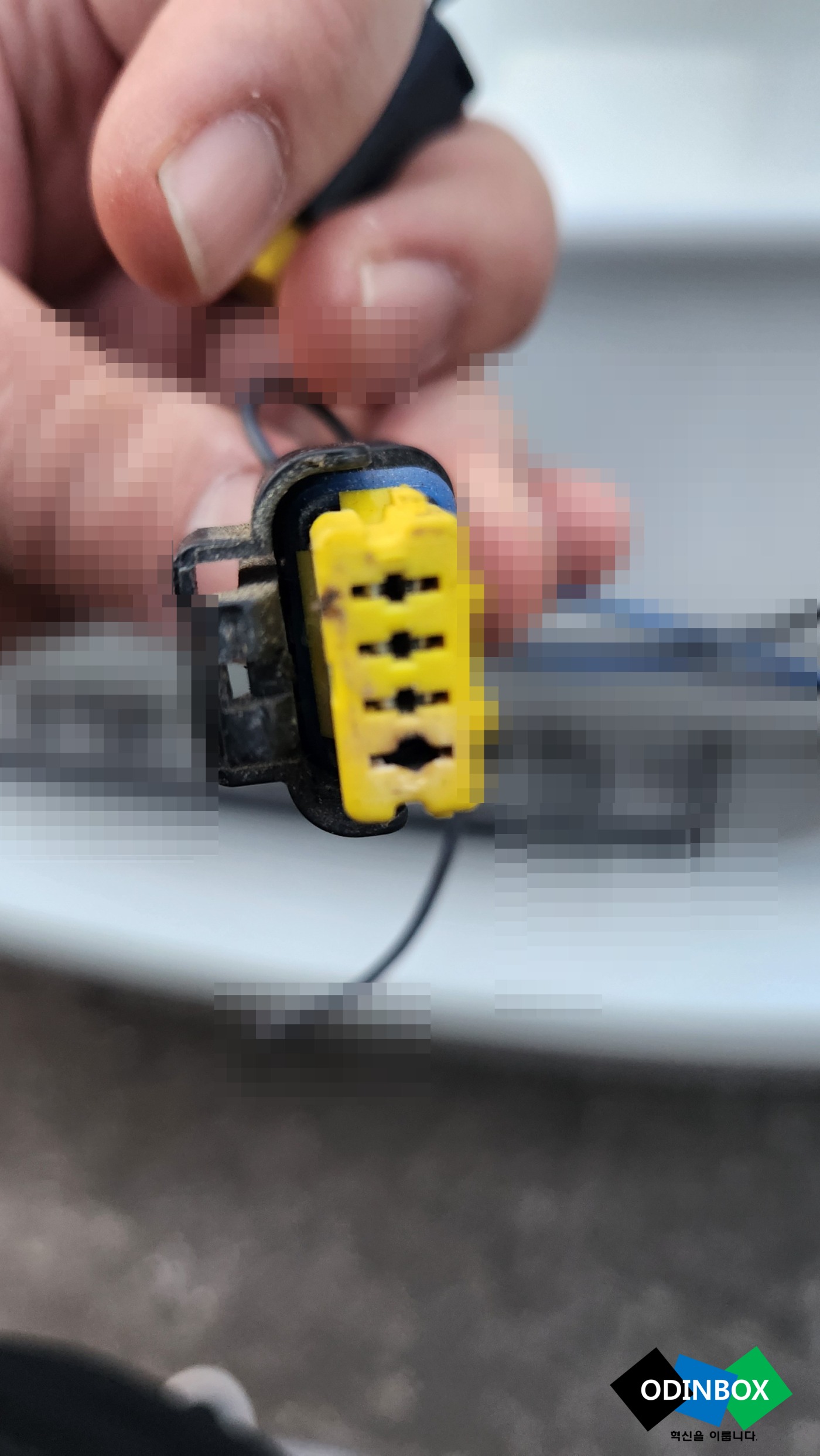

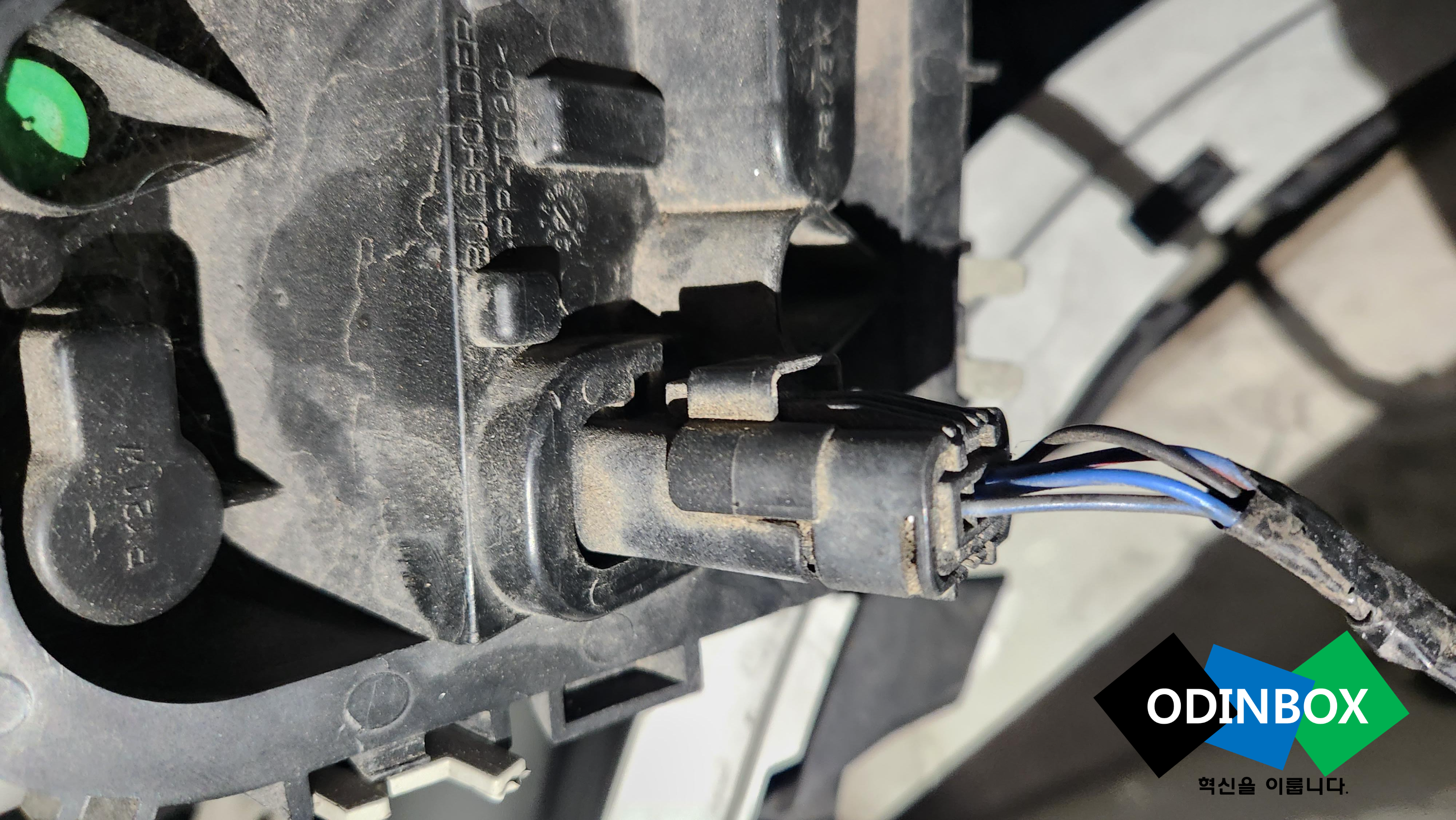

조심스레 탈거를 진행을 합니다. 커넥터 분리는 누르면서 당기면 쉽게 빠집니다. 커넥터 부분을 보게 되면 다른 구멍들과 다르게 검은색으로 된 부분이 있습니다. 바로 검은색으로 탄 부분이라고 보면 됩니다. 이 부분이 문제가 있어 제대로 기능이 작동이 되질 않았던 것입니다. 이 부분을 해결하기 위해선 두 가지 방법이 있습니다.

첫 번째, 문제가 된 부분을 자르고 소켓 부분에 직접 납땜하여 사용하기

두 번째, 브레이크 커넥터를 교체하기

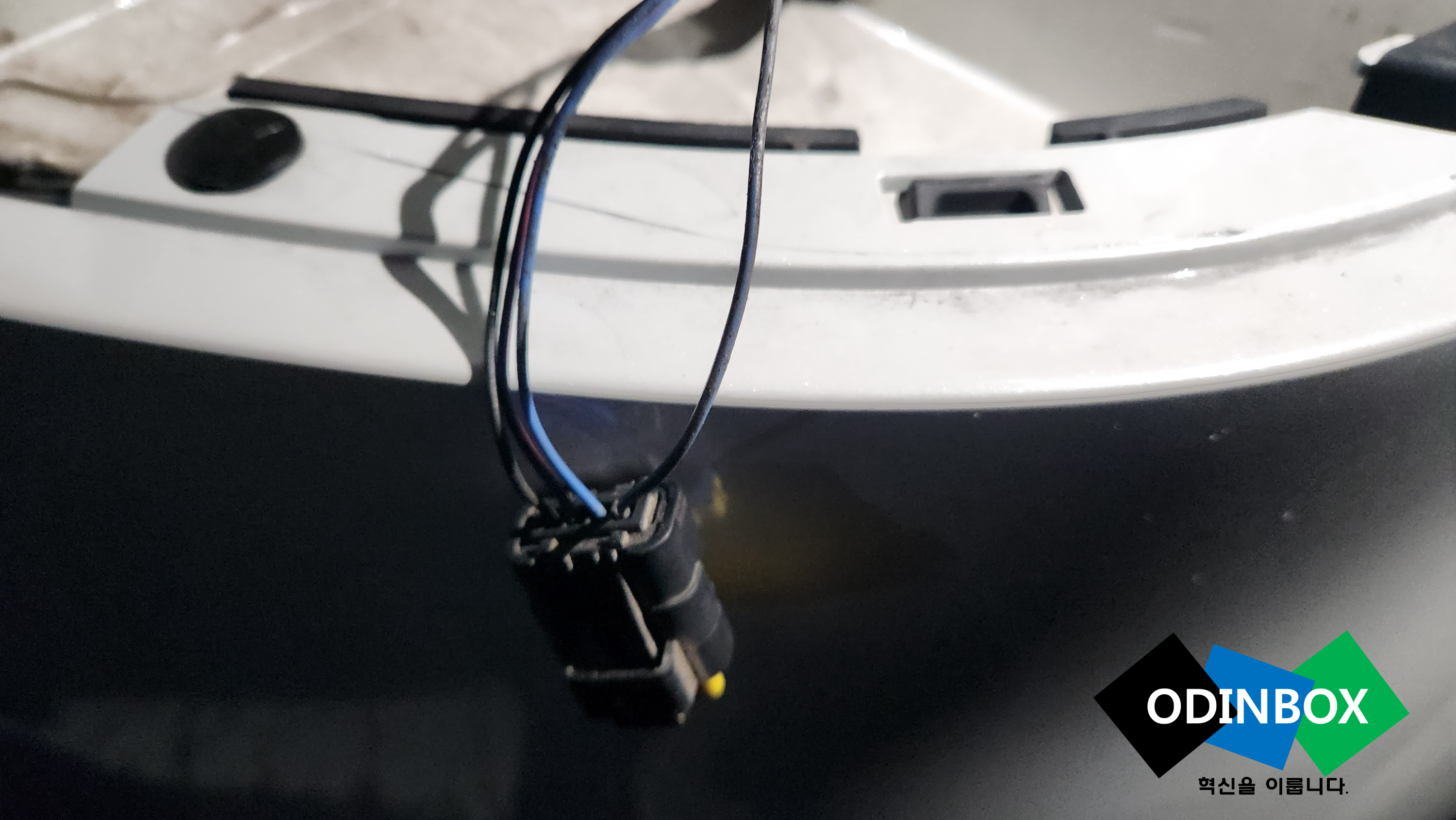

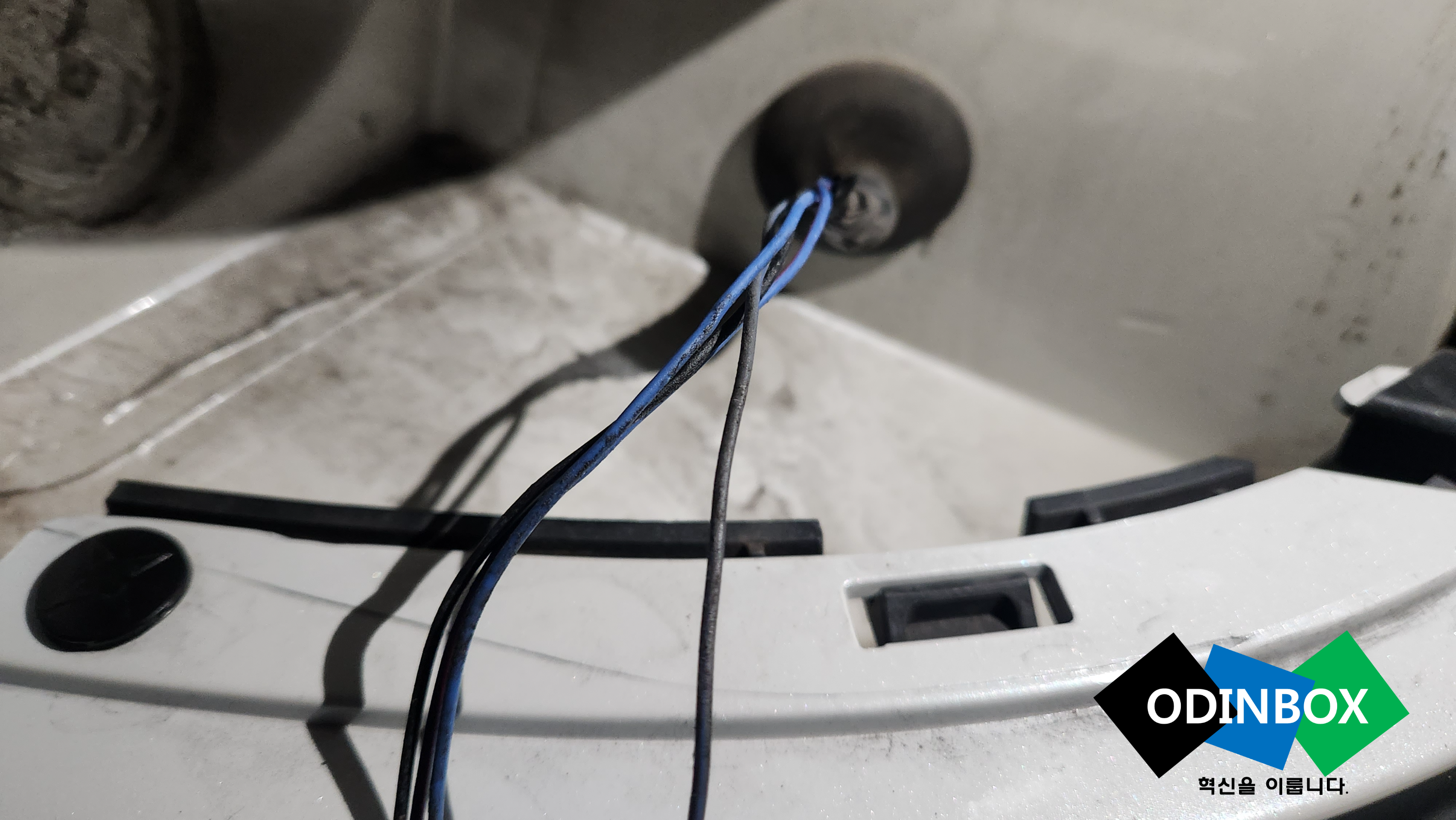

첫 번째의 경우 납땜을 해야 하기도 하고 사실 이 부분을 납땜을 해야 한다는 불편함이 있어 두 번째 방법으로 진행을 하는 것입니다. 정말 간단합니다. 새로 구매하게 된 브레이크 커넥터와 기존의 커넥터 부분을 5가닥으로 연결되어 있는데 한 줄 자르고 그대로 연결하고 한 줄 자르고 그대로 연결하면서 5가닥 연결을 하고 절연테이프(전기테이프)로 마무리하고 다시 조립을 하면 됩니다.



물론, 완전 조립을 하기 전 테스트를 하고 정상적으로 된다고 하면 완벽히 조립하는 것이 좋습니다.

마무리

간단하고 쉽게 교체할 수 있는 방법에 대해서 알아봤습니다. 서비스센터에 맡기면 정확한 것은 아니지만 약 8만 원에서 15만 원 정도를 받는다는 말이 있지만 직접 교환을 하게 된다면 부품비 12,000원과 약간의 시간 및 수고가 더해진다면 훨씬 저렴하게 교환할 수 있습니다. 여러분도 이렇게 간단한 것은 교체를 하시는 것을 추천합니다. 혹시나 궁금한 사항이나 질문 할 내용이 있다면 댓글 남겨주시면 답변드리도록 하겠습니다.
